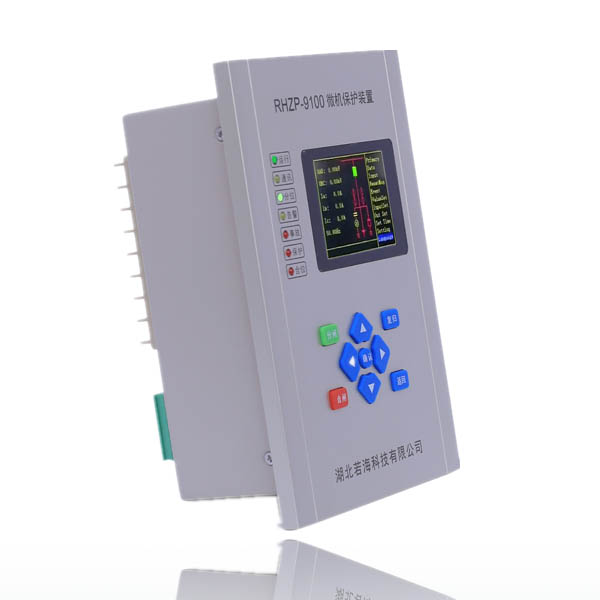

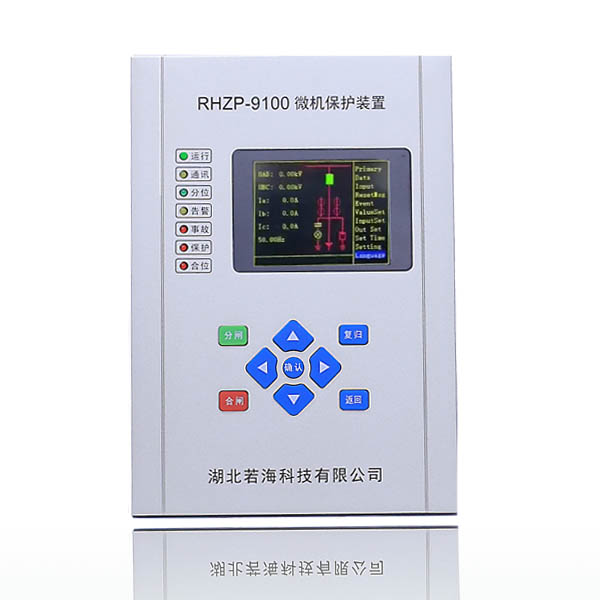

RHZP-9100数字式微机保护装置适用于10kV 及以下小电流/小电阻接地系统，集保护、控制、 通信、监视等功能。装置运用元件可编程设计思想减少了维护工作量和备品备件，其能灵 活地满足多种应用场合需求,是传统电磁式继电保护*理想的替代产品
应用范围：进(馈)线保护、母联分段保护、变压器保护、电动机保护、电容器保护、PT监控切换等。
特 点
1、采用高性能32位数字信号处理器（DSP），提供强大的运算处理能力，电路设计精洁， 配备工业级元件，保障装置稳定可靠运行。
2、特有的元件级-工程级-用户级三级编程模式，元件类型现场可设定。开关量输入、继 电器输出可编程。
3、高速、高精度交流信号测量，采样频率达1600Hz。在毫秒级完成多个交流信号FFT计算。 取样数值有数字化校正，并能有效抑制噪声与偏移。
4、强大的矢量化计算方法，可得到多种派生交流信号特征，包括正、负、零序，相-线变 换，角度，阻抗，功率等。
5、能够连续记录 50次事件，具有故障时间、类型、峰值的保护动作全事件记录。
6、采用图形液晶显示屏（128x64），图形、图标和全中文显示。
7、主要信号回路配有电磁干扰吸收元件，可满足恶劣电磁环境下的工作环境。
8、增强的MODBUS通信接口，除正常数据之外，还可传输实时波形、矢量数据等。
9、完善的自检功能，包括整定参数，记录，操作回路，电流、电压回路等异常监视。
10、全封闭薄型金属机箱，防水、防尘，并具有很强的抗静电、电磁干扰能力；即可分布 式就地安装在开关柜上，也可集中组屏。
11、表面贴工艺，重要器件（如电源模块、互感器、继电器、液晶显示器、接线端子等）均采用国内外知名企业的成熟产品，保证装置平均无故障时间大于100,000 小时。
功 能
保护功能、保护电流、保护电压、电压测量、速断保护、定时限过电流保护、过电流保护、过电流反时限、过负荷告警、零序过电流保护（高压1A）、负序电流保护、电机起动过电流、逆功率保护、复合电压过电流、过压保护、欠压保护、零序过压保护、PT监测、双PT切换、线路备自投保护、母联备自投保护、PT断线自检、CT断线自检、母线绝缘监察、非电量保护、保护跳闸出口、事件记录功能、通讯端口。（可选配）故障录波。
技术参数
| 额定数据 | 装置功耗 | 过载能力 | |||||||
| 辅助电源 | AC, DC220V | 交流电流回路 | le=5A | 每相不大于0.5VA | 交流电流回路 | 2倍额定电流 | 连续工作 | ||
交流回路 | 电流5A, 1A | 交流电压回路 | U=100V | 每相不大于0.8VA | 10倍额定电流 | 允许工作10S | |||
| 电压100V | 直流电源回路 | 正常工作 | 不大于5W | 40倍额定电流 | 允许工作1S | ||||
| 频率50Hz | 保护动作 | 不大于5W | 交流电压回路 | 1.2倍额定电压 | 连续工作 | ||||
| 直流回路 | 220V, 其它 | 电源回路 | 80%〜110%额定电压 | 连续工作 | |||||
整定范围及误差 | |||||||||
| 保护电流整定范围：0.5A~60A,误差不超过±3%或0.05A | 整定步长：0.01A | 电路速断出口动作时间：≤35ms(1.5倍动作电流) | |||||||
| 零序电流整定范围：0.1A~30A,误差不超过±3%或0.02A | 整定步长：0.01A | ||||||||
| 电压整定范围： 5V~159V,误差不超过±3% | 整定步长：1V | 非电量保护出口动作时间：≤35ms | |||||||
时间整定范围：0.1~99.99S，误差不超过±1%或35ms | 整定步长：0.1 | ||||||||
| 触点容量 | |||||||||
| 在直流感性负荷回路中（C/R=7ms）电压不超过250VDC，且电流不超过2.5A，触头断开容量为50W | |||||||||
| 在交流回路（COSφ=0.4A电压不超过250VAC,且电流不超过4A）中，触点断开容量为600VA | |||||||||
| 在阻性负荷回路中（交直流电压不超过250V,电流不超过10A）中，触点*大断开容量1500VA/400W。触点允许长期接通不超过5A电流 | |||||||||
| 绝缘耐压性能 | 允许环境条件 | ||||||||
| 交流输入对地 | 大于500兆欧 | 正常工作温度 | -10°C-55°C | ||||||
| 直流输入对地 | 大于500兆欧 | 极限工作温度 | -30°C-70°C | ||||||
| 开入回路对地 | 大于500兆欧 | 运输贮存温度 | -40°C~80°C | ||||||
| 信号及输出触点 | 大于500兆欧 | 相对湿度 | ≤95%不凝露 | ||||||
| 各回路之间 | 大于500兆欧 | 大气压力 | 80Kpa〜110Kpa | ||||||
| 电磁兼容性能 | |||||||||
能承受 GB/T14598.14-1998(idt IEC255-22-2)标准规定的严酷等级 III 的静电放电试验。 能承受 GB/T14598. 9-1995(idt IEC255-22-2)标准规定的严酷等级 III 的辐射电磁场干扰试验。 能承受 GB/T14598. 9-1995(idt IEC255-22-2)标准规定的严酷等级 III 的 1MHz 脉冲群干扰试验。 能承受 GB/T14598.13-1995(idt IEC255-22-3)标准规定的严酷等级 III 的快速瞬变干扰试验。 能承受 IEC61000-4-5 标准 III 级,开路试验电压 2KV 的雷击浪涌干扰试验 | |||||||||
| 机械性能 | |||||||||
能承受 GB/T7261 中 16.3 规定的严酷等级为Ⅰ级的振动耐久能力试验 能承受 GB/T7261 中 17.5 规定的严酷等级为Ⅰ级的冲击耐久能力试验 能承受 GB/T7261 中第 18 章规定的严酷等级为Ⅰ级的碰撞试验 | |||||||||
基本操作及使用
1、状态指示灯
| 指标灯 | 功能 |
| 运行 | 装置通电时运行灯闪烁 |
| 合位 | 断路器合位时指示灯亮 |
| 分位 | 断路器分位时指示灯亮 |
| 告警 | 在出现控制回路断线等各种预告信号时点亮 |
| 事故 | 主设备或线路出现故障保护动作跳闸时点亮 |
| 保护 | 保护动作时点 |
| 通讯 | 装置处于通讯状态时点亮 |
操作按键
| 按键 | 主要功能 |
| 确定 | 用于对参数设定后的保存确认和进入子目录 |
| 返回 | 用于对参数设定后的取消和退出子目录 |
▲ | 双功能键,用于翻阅和参数的递加 |
▼ | 双功能键,用于翻阅和参数的递减 |
◄ | 用于子目录和项的左向选择 |
► | 用于子目录和项的右向选择 |
| 通讯 | 用于清楚故障信息和指示灯 |
| 分闸 | 用于对断路器分闸操作 |
| 合闸 | 用于对断路器合闸操作 |
保护逻辑
◆定时限过电流
任一相电流大于整定值时，经过给定的时限延时后保护跳闸或告警。将三个定时限过电流保护元件设置成不同的时限就可构成三段式过电流保护，时限设为0时构成电流速断保护。如果与告警信号继电器进行关联，在满足动作条件后，报警继电器出口同时动作。
◆一般反时限过电流
该保护主要用于变压器和电机，当任一相电流大于额定工作电流时，保护启动，经Tfs延时后动作，其中Tfs为标准反时限曲线，公式为： t=0.14τ/[（I/Ie）0.02-1]
◇t：保护动作时间；
◇τ：反时限时间常数
◇Ie：额定工作电流，为了使电机或变压器有一定的过载能力，Ie设定可适当提高，如设为1.05倍的额定电流。
◇I：回路实际电流值。
◇2：动作逻辑
◆负序过电流
该保护主要用于电动机保护，当电动机电流不对称时，会出现较大的负序电流，而负序电流将在转子中产生2倍的工频电流，使转子发热大大增加，危及电动机的安全运行。在保护出口投入时，当电动机三相电流有较大不对称，出现负序电流高于整定负序电流并且超过整定时限时，保护出口动作。带比例调整的定时限负序过流保护可作为匝间短路、反相、断相等故障的主保护，还可作为不对称短路时的后备。
◆定时限零序过电流
该保护准对中性点不接地系统（经消弧线圈接地），零序电流回路额定电流为1A；
◆电机起动过程过电流保护
电动机启动时有较大的启动电流，为了更可靠的保护电动机，特设了参数1（启动时间）和参数2（启动中的上调倍数）用来躲过电动机的正常启动电流，电动机启动时，参数1（启动时间）计时开始，启动时间内的保护电流等于整定电流值乘以参数2（启动中的上调倍数），超过启动时间后自动恢复到定时限过流保护（I >）；这样，既可有效防止启动过程中因启动电流过大引起的误动作，同时还能保证正常运行中保护有较高的灵敏度。电动机启动超过启动时间后任一相电流没有超过整定电流值为正常启动。
◆定时限低电压保护
当三相电压中任意一线电压低于设定动作电压（Uzd）时，且断路器处于合闸位置时，经设定时限（T）动作跳闸。
◆定时限零序过过电压保护
适用于小电流接地系统的接地保护，零序电压取自三相五柱式电压互感器二次侧开口三角电压；
◆电机过热保护
电机过热保护综合考虑了电动机正序、负序电流所产生的热效应，为电机的运行过热提供保护。该保护还可作为电机起动时间过长、堵转、匝间短路等后备保护。
过热保护计算公式如下：
◇t=τ/[K1（I1/Ie）2+K2（I2/Ie）2-1.05]
◇t: 保护动作延时时间；
◇τ: 电动机的发热时间常数，对应电机的过热（过负荷）承受能力；
◇I1：电机正序电流；
◇I2：电机的负序电流；
◇Ie: 电机的额定电流（二次值）；
◇K1：正序电流电流系数，冷起动时自动取0.5，正常起动后自动取1；
◇K2：负序电流发热系数，建议取6。
根据上述公式，在电机出现不正常状态时，装置开始计算电机的热积累值： H=∑[K1（I1/Ie）2+K2（I2/Ie）2-1.05]×△t
当热积累值达到所设定的跳闸热时间常数时，装置跳闸。当热积累值在跳闸值的50%以上可设置发报警信号，电机恢复正常，热累积值下降低于报警设定值时，报警信号复归。
◆三相一次重合闸
本重合闸方式采用保护启动方式，在每个跳闸保护元件中均有 “重合”设置选项；当检测到投入的保护动作后且已选择启动重合闸，重合闸自动投入计时开始，在设定的时限内未出现异常后，进行重合。当重合于故障线路时，如果启动重合闸的保护为合闸后加速保护，则瞬时跳闸；其它保护启动的重合闸则按其所整定的时限跳闸。
◆TV自动并列功能
本装置具备TV自动并列允许/闭锁控制功能，当TV自动并列允许连片投入时，在外部条件满足情况下，自动实现两段电压小母线并列运行；当TV自动并列允许连片断开时，可手动控制两段电压小母线并列运行或解列运行。
◇当装置监测到一段TV处于投入位置且任一线电压大于60V，另一段TV处于退出位置且母联断路器处于合位置时，合上小母线并列继电器。
◆逆功率保护功能
装置设有逆功率保护，逆功率保护禁止向公共电网送电，当检测到并网点向公共电网发电时动作，反之则不动作。本保护检测二次的A相功率来判断，由软压选择来选择功能投退，只有软压板投入跳闸时，保护才投入。保护可选择动作于跳闸或
告警，退出。设置定值里逆功率动作值为二次值，单位KW。
