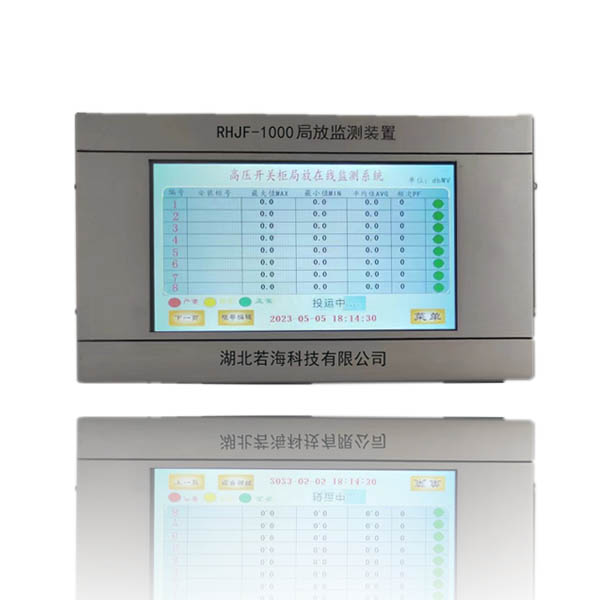

RHJF-1000系列局放在线监测装置局部放电是指在电场的作用下，绝缘系统中只有部分区域发 生放电，但没有贯穿施加电压导体之间的区域即尚未击穿，这种现 象叫局部放电。

局部放电是绝缘劣化的重要表征现象，是高压绝缘绝缘故障 重要隐患的前期预警信号。及时发现局部放电对高压电器设备的绝 缘故障意义重大，是避免重大事故的重要手段。

高压开关柜是使用极广且数量*多的开关设备。是电力系统的 重要供配电设备，它的安全可靠运行是基础。高压开关柜中引起局 部放电的主要原因有：导体、外壳内表面上的金属突起，常常是由 于制造和安装时造成金属表面有较尖的毛刺；绝缘介质的缺陷、老 化和表面的污秽造成绝缘内部或表面出现局部放电；高压母线连接 处、开关电路触头接触不良或断路器触头接触不良造成局部放电； 高压设备里的可以移动的金属微粒，主要在制造、装配和运行中产 生，当靠近高压导体并未接触时，就很可能导致放电。

各类绝缘缺陷发展到*终击穿，酿成事故之前，往往先经过局 部放电阶段，局部放电的强弱能够及时反映绝缘状态，因此通过在 线监测局部放电来判断绝缘状态是实现开关柜绝缘在线监测和诊断 的有效手段。

该系列开关柜局放在线监测装置通过 485 接口和传感器连接，经本 地高速分析处理后实时显示各通道的局放数据，还支持图型化显示。

主 机 技 术 参 数

• ◇特高频传感器接口：8 路

• ◇液晶分辨率：7 寸触摸屏 800*600

• ◇采集卡带宽：100MHz

• ◇采集卡分辨率：12 位

• ◇通讯方式：RS-485

• ◇通讯速率：9600,19200,38400

• ◇工作电源：交直流 80-260V

传 感 器 技 术 参 数

• ◇检测信号带宽：300MHz~2000MHz；

• ◇检测信号动态范围：60db

• ◇检测灵敏度：-65dbm

• ◇脉冲的时间分辨率为 10μs

• ◇电源电压：+12VDC

• ◇电源电流：200mA

• ◇工作温度：-20℃到+75℃

• ◇壁挂式或磁吸式
