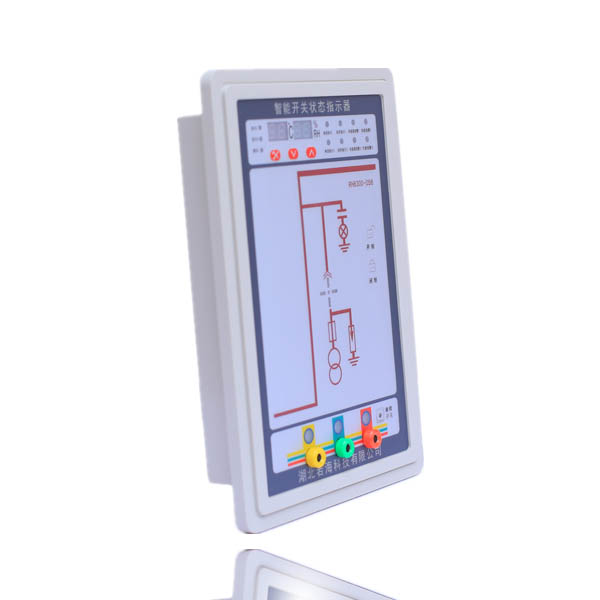

RH8300系列开关柜开关状态指示仪产品根据国家电力行业“五防”的要求开发研制，主要适用于2KV～35KV/50Hz户内各类高压电器控制柜的带电、开关刀闸位置指示及安全闭锁装置（设备）。是一种新型多功能、动态模拟指示的自动化设备。它集一次回路模拟图、断路器位置、开关状态、接地刀闸位置、弹簧储能状态、高压带电闭锁、温度湿度显示控制、RS485通讯多项功能于一体。装置采用嵌入式方式，安装快速方便，用户选用时只需提供相应一次方案图即可。

• ◆技术性能指标

•


• ◇工作电压：AC/DC 110V～220V 50Hz ±10%

• ◇工作环境：温度-10℃～55℃；湿度≤75%RH；海拔高度≤3000m

• ◇控温模式：升/降温型，控湿模式：除湿型

• ◇抗电强度：外壳与端子间大于AC2000V。

• ◇绝缘性能：外壳与端子间大于100MΩ。

• ◇功    耗：≤10W

• ◇温度测量范围：-30～130℃

• ◇湿度测量范围：0～99%RH

• ◇强制闭锁动作寿命：＞10000次

• ◇主控输出/报警输出：无源，阻性负载，触点容量AC220V 2A

• ◇闭锁继电器输出接点额定容量：AC 220V/3A  DC110V 3A。

• ◆功能说明

•


• ◆温湿度控制部分

•


• ◇升温型：当测量温度值小于设置温度时，启动加热负载，当测量温度大于设置温度加上温度回差（默认5℃）时关闭加热负载。

• ◇降温型：当测量温度值大于设置温度时，启动降温负载，当测量温度小于设置温度减去温度回差（默认5℃）时关闭降温负载。

• ◇除湿型：当测量湿度值大于设置湿度时，启动除湿负载，当测量湿度小于设置湿度减去湿度回差（默认10%RH）时关闭除湿负载。

• ◇超温报警：当测量温度值大于报警设置值时，超温报警输出，当测量温度小于报警设置值减去回差（默认5℃）关闭超温报警。

• ◇断线报警说明：当仪表控制加热器或风机输出时，负载没有正常工作时则断线报警输出；当传感器断线时则传感器断线报警输出。

•


• ◆状态指示功能

•


• ◆断路器位置指示

• ◇工作位置触点闭合时，红色垂直模拟条点亮，显示断路器位于工作位置。

• ◇试验位置触点闭合时，绿色水平模拟条点亮，显示断路器位于试验位置。

•


• ◆断路器状态指示

• 合闸时，断路器常开触点闭合，红色垂直模拟条点亮。 分闸时，断路器常闭触点闭合，绿色倾斜模拟条点亮。

•


• ◆弹簧储能指示

• ◇触点闭合，红色指示灯点亮，表示已储能。

• ◇触点断开，绿色指示灯点亮，表示未储能。

•


• ◆接地闸刀位置指示

• ◇触点闭合，红色垂直模拟条点亮，表示接地合闸。

• ◇触点断开，绿色倾斜模拟条点亮，表示接地断开。

• ◇注：a：失电状态下所有的发光指示均不亮。b：以上接点信号均为无源开关量辅助接点。

•


• ◆高压带电指示部分(符合《DL/T 538-93》规定)：

• ◇高压启辉电压（KV)：15%-25%额定母线电压

• ◇闭锁启控电压（KV)：20%-40%额定母线电压

• ◇高压传感器： 母线电压6-24KV标配110PF，35KV标配45PF。

• ◇注：以上为本司出厂默认标准值，如有特殊要求，下订单时需说明。

• ◇闭锁继电器动作规律如下：

•


• ◆通讯功能：RS485接口，MODBUS通讯协议上传温湿度测量值及开关器状态信号（不提供上位机软件）采用RS-485数字接口（差分、半双工）

•


• ◆电气隔离：数字接口/仪表，数字接口/信号（1500V/50Hz/1min）

•


• ◆通讯参数可编程：

• ◇ 波特率：1200、2400、4800、9600（显示对应12、24、48、96）

• ◇仪表地址： 0-99地址码        数据格式：1个起始位，8个数据位，1个停止位。

• ◇通讯地址对应表按选配功能电子版传输，详见电子版下附件1。

• ◆功能选配说明

•


• ◇本系列产品高压回路自检功能为选配功能，下单指定。

• ◇本系列产品核相功能为选配功能，下单指定，并确定核相线长度。

• ◇本系列产品超温报警/风机输出功能为选配功能，下单指定。

• ◇本系列产品RS485通讯功能为选配功能，下单指定。

• ◆注意事项

• ◇严格按实物接线图接线，并仔细核对后，方可上电。

• ◇本系列产品开关状态输入信号均为无源常开信号，信号输入前确定信号有无源方式。

• ◇本系列产品A.B.C.信号输入端子通过电子元件与地已经形成了回路，因此严禁对信号输入端子与地之间进行工频耐压实验，否则将烧毁电子元件。

• ◇可以进行2kv/1min工频耐压试验的端子为继电器输出端并联对地，辅助电源端并联对地，继电器输出端并联对辅助电源并联端，信号输入端并联对电源端，信号输入端并联对继电器输出端并联端。

• ◇本系列产品在设计变更时恕不另行通知。

• ◇本系列产品数码管显示“LLL”,“HHH”指示灯区域传感器报警灯点亮请按指示灯指示路数检测对应的传感器接线。

• ◇本产品负载断线报警指示灯点亮，请检查加热器回路辅助电源是否供给AC220V,回路接线是否完好。

• ◇产品高压灯指示不正常，闭锁不达标，请仔细核对有无高压电，高压传感器是否和产品匹配.
